一、組串式逆變器業界常用散熱方式及問題

逆變器散熱主要有自然散熱和風冷散熱兩種方式，影響散熱能力的關鍵因素是對流換熱系數。一般情況下，風冷散熱的換熱系數比自然對流高一個數量級，因此在組串式逆變器外部增加風扇可以大大提升散熱能力，行業廠商普遍采用這種方式散熱。但組串式逆變器應用環境較差，其對外部風扇的防護性能要求較高。

當前室外型風扇防護等級一般只能達到IP54/IP55，外部有風扇設計導致整體系統防護等級無法達到IP65。同時為了避免雨水直接沖刷風扇，設計散熱方案時，風道會變得很復雜，風道形式受限，一旦風扇失效，散熱能力衰減嚴重，這樣會使得逆變器輸出功率降額，發電量減少，嚴重影響客戶利益。更為關鍵的是，因風扇常年暴露在雨水和沙塵中，腐蝕嚴重，壽命急劇下降，逆變器生命周期內需要多次更換風扇，維護成本極高。

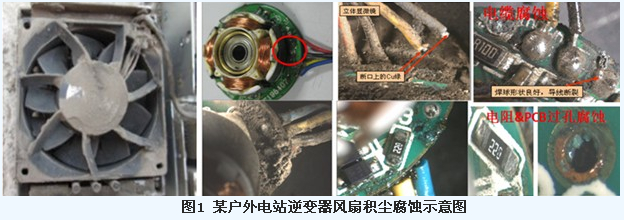

下圖為某戶外環境電站，逆變器運行一年后，風扇積灰和腐蝕的剖析圖片，從圖片可以看出，腐蝕情況非常嚴重。

二、組串式逆變器散熱問題的應對解決方案

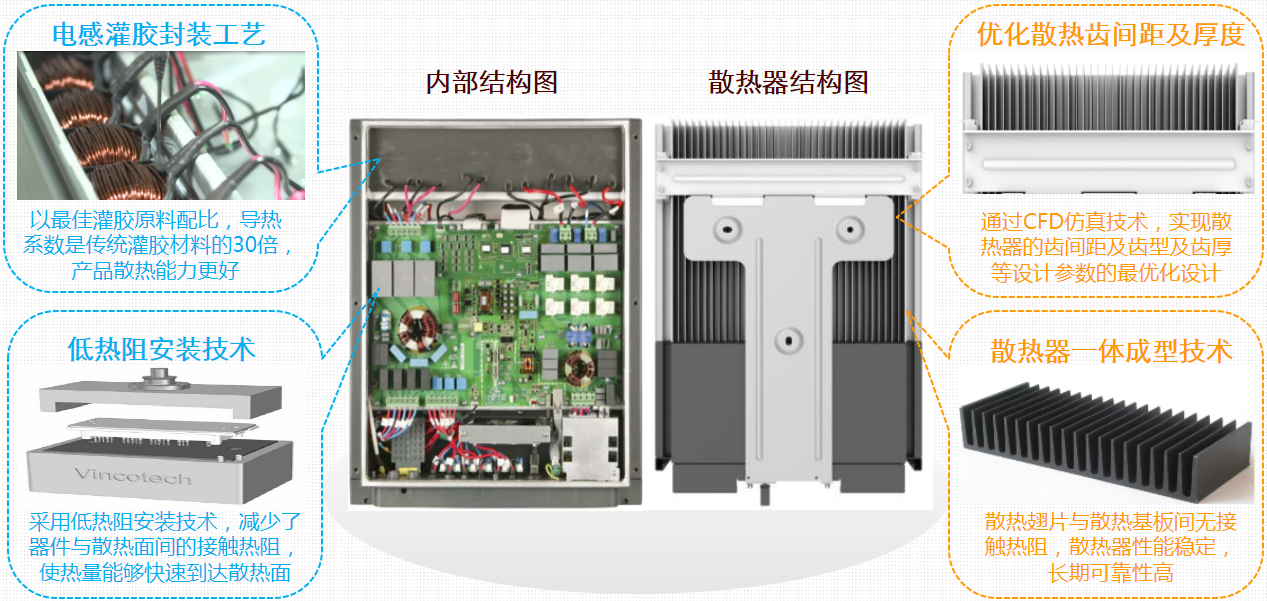

華為針對這一劣勢，提出無外置風扇的設計理念。華為SUN2000系列組串式逆變器采用全密閉自然散熱設計，通過采用電感灌膠封裝工藝、優化散熱齒間距及厚度、低熱阻安裝技術和散熱器一體成型技術，將發熱器件和熱敏感器件分腔合理布局，確保整機無局部熱點，提升散熱可靠性。

華為逆變器防護等級可達IP65，噪聲低，可靠性高。消除了因風扇失效散熱能力降低導致的功率降低，發電量減少的問題。

從表1可以看出，無外置風扇的組串式逆變器，無論是防護等級和可靠性，還是防腐蝕能力，都有明顯優勢。雖然散熱能力相對較弱，但可以通過華為組串式逆變器獨特的高效散熱方案解決。

深圳恒通源作為華為智能光伏電站解決方案的授權經銷商，為廣大光伏用戶提供華為組串式逆變器等配套產品。
